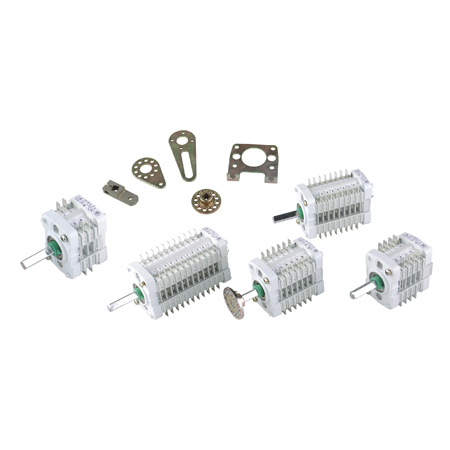

F10系列轉換式輔助開關
概述：F10-□Ⅱ/W2系列轉換式輔助開關是引進德國西門子公司技術研制的國產化新產品，主要配套于高壓開關設備。該產品適用于控制各種高壓開關操作機構的合閘、分閘、連 鎖、信號回路等二次回路之用。廣泛應用于3AF、VS1（ZN63）、ZN12-10、ZN22-10、ZN65-12、ZN68-12等真空斷路器、隔離開 關以及CT19、C18、CT23型等各種彈簧操作機構；亦可為一般電氣控制設備作轉換開關、組合開關使用。 產品經國家強制性產品認證試驗全部合格并獲得（CCC）認證證書，證書號：2003020304087135,也是國內生產廠家中首家獲得（CCC）認證。
- 產品型號：
- 所屬分類： 輔助開關
安裝:
一般情況下，客戶可在托架或安裝板上加工 4-φ6、孔距32×48mm或2-φ6（2-M5），孔距48mm的安裝孔，將輔助開關安裝于相應的位置上。
使用環境條件：
1. 周圍空氣溫度不高于 +40℃，不低于 -40℃；
2. 海拔高度不超過 2000 m；
3. 相對溫度按GB 11022-89第三章的規定；
4. 無爆炸危險，無導電塵埃，無破壞絕緣及腐 蝕金屬的氣體的場所；
5. 振動的加速度不大于15 m/s2。
工作原理：
F10-□Ⅱ/W2系列轉換式輔助開關為直接拉動旋轉式開關結構。通過方軸旋轉90°角度帶動動觸頭，實現與靜觸頭接觸或分離，從而接通或斷開所控制的電氣回路。亦可根據客戶要求加裝長延時或短延時的輔助觸點。

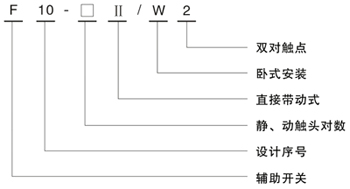

產品型號及其含義：
.jpg)

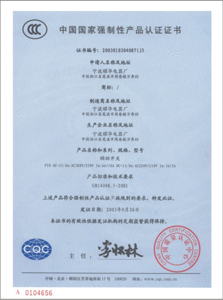

證書：
