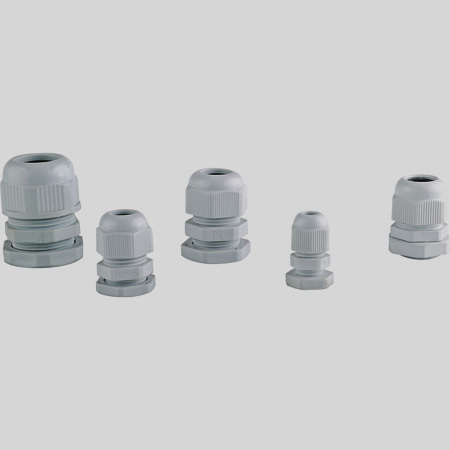

PG型系列線纜緊固接頭
特點1、接固定于PG牙的螺紋孔。2、為一體成型，使用時將電纜直接穿入固定頭擰緊即可，簡易又省事。3、能防水、防油、防塵、絕緣功能極佳。4、外形為槽溝式設計，具止滑功能，且美觀大方。5、夾緊爪近緊圈，間接固定電纜，對電纜不造成任何損害。6、適用電纜范圍3mm至45mm。
- 產品型號：
- 所屬分類： 絕緣及密封件
產品詳情
材質
Pg系列線纜緊固接頭產品由迫緊螺帽、夾緊圈、螺紋套和并緊螺母組成。其中螺帽、螺紋套和并緊螺母由高強度工程塑料聚酰胺（尼龍）6制成，阻燃等級為UL94V-1；夾緊圈由耐油橡膠一氯丁膠制成。
用途
PG系列線纜緊固接頭適用于電力、電氣控制箱、屏、柜、盒上或其它設備的板壁上固定外徑為3～ 45mm的電線電纜及圓形管狀物。
型號 | 機板孔徑 | 安裝螺紋 | 夾緊圈孔徑 | 電纜外徑 | |
外徑 | 長度 | ||||
PG9 | 16 | 15.2 | 8.5 | 9 | 3.5-8.5 |
PG11 | 19 | 18.5 | 8.5 | 10.5 | 5-9.5 |
PG13 | 21 | 20.3 | 9 | 12 | 6-11.5 |
PG16 | 23 | 22.4 | 10 | 14.5 | 7-13.5 |
PG21 | 29 | 28.2 | 11 | 18 | 10-17 |
PG29 | 38 | 36.9 | 12 | 25 | 13-24 |
PG36 | 48 | 46.9 | 13 | 32 | 21-31 |
PG42 | 54 | 52.5 | 16 | 40 | 33-40 |
PG48 | 59.3 | 57.8 | 18 | 47 | 39-45 |
